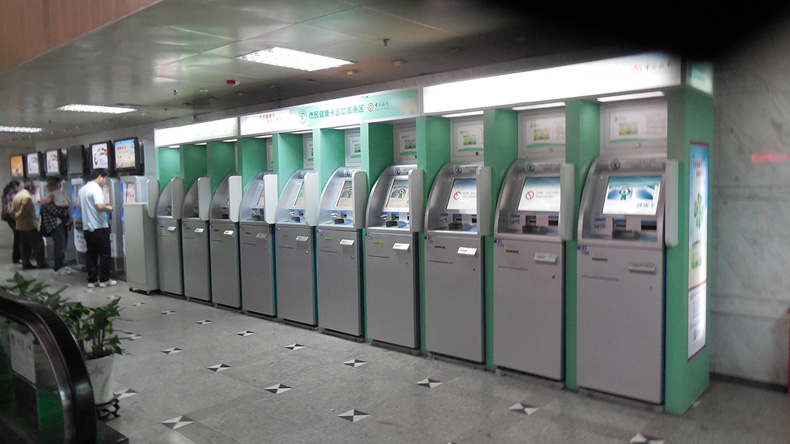

長城信息與迪特格產品設計公司專家創意團合作，進行銀行大堂小立式自助服務終端（如ATM機）的結構設計工作。



項目說明（項目難度）：

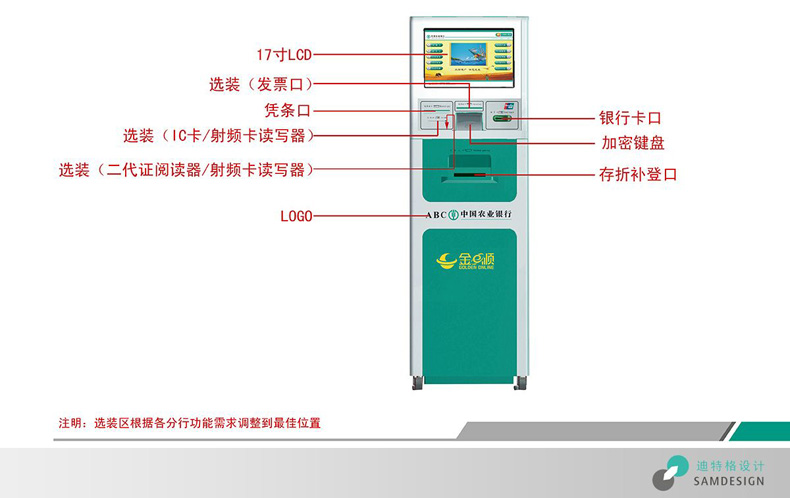

1、多組件的排布：該產品涉及發票式打印機，憑條式打印機，IC卡讀卡器，存折打印機，對公業務激光打印機，PC主機，加熱模塊，電源箱，3G路由器，振動報警器等37個部件。
2、不同產品規格的兼容：發票式打印機，憑條式打印機，IC卡讀卡器三項配件，三種不同產品規格的兼容問題。
3、為解決打印機的裝配和換紙問題，需在十分有限的空間里加裝抽屜式托盤。
4、大型面板的折疊問題：既要為維修人員提供充足的作業空間，開啟后又不能與其他部件干涉。郭永良設計專家創意團的結構設計專家通過反復計算重心，力距，決定用氣彈簧用的力度。
5、兩大安規：GB4943-2001_信息技術設備的安全，電磁兼容（EMC)。



產品策略：針對多款設計方案進行雷達圖分析，在平衡產品外觀、功能、人機交互、體驗等方面后，綜合考慮優劣，再進行針對性創新。

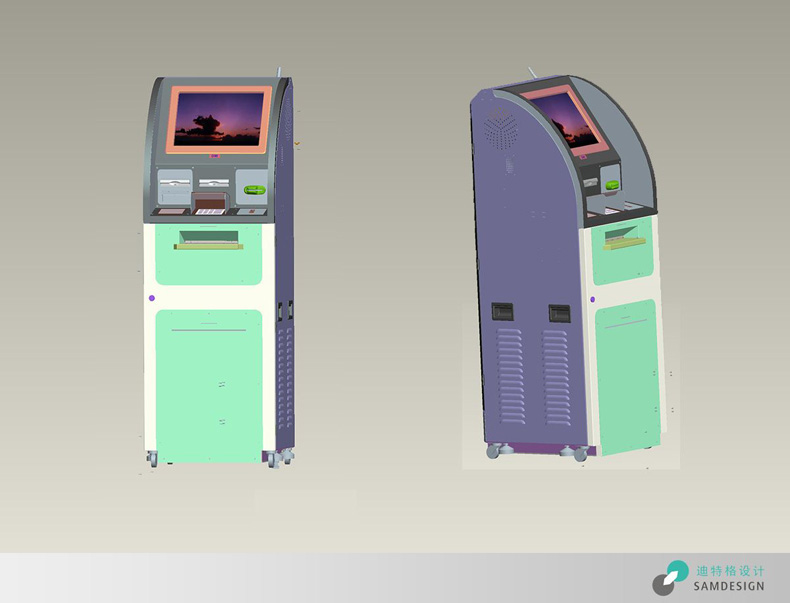

結構設計流程：1、從對外觀設計方案進行結構可行性分析，結構及材料分析、工藝設計分析，加工裝配及制造、使用維護優化分析，然后進行Pro/E建模；2、內部堆疊與詳細結構設計，制作Pro/E零件圖及BOM清單，輸出結構件STP加工圖檔；3、結構樣機制作及裝配檢討，供應商技術溝通，并進行產品的外觀和功能測試，開模量產。



幫助客戶優化了內部運動機構，將設計中的每個曲面都百分百還原，確保了最終產品落地的可靠性。
